Bútorok, tárgyak kijelölése

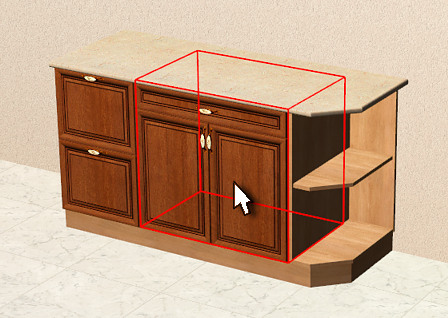

  • A bútorra, tárgyra egérrel kattintva tudjuk azt kijelölni.



Folyóméteres elemek kijelölése

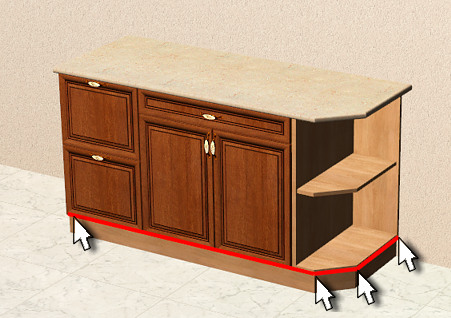

  • A folyóméteres elemeket ettől eltérően, csak a kitüntetett pontjaira kattintva lehet kijelölni.

  • Ha egyszerre több elemet akarunk kijelölni, akkor a Shift billentyűt közben lenyomva kell tartani.

  •  A bal oldali ikonsoron állíthatjuk be, hogy szeretnénk-e látni a kijelölést piros kontúrral, vagy sem.


A kijelölt bútor tulajdonságai

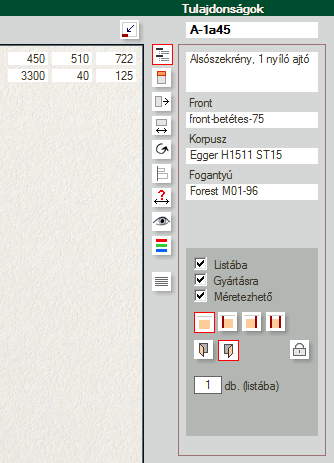

  • A kijelölt bútor legfontosabb adatai a jobb oldali 1. fülön jelennek meg.
    A front, korpusz, fogantyú, munkalap beállítások akkor is látszanak, ha nincs kijelölt elem.
  • Az alsó területen található tulajdonságok átállíthatók.
    • három kapcsoló értelem szerűen arra vonatkozik, hogy az adott elem kerüljön-e az elemlistába, a gyártásba, illetve a méretezett rajzon legyen-e méretvonala.
    • látható oldalak ikonsorral kiválasztható, hogy az adott bútor melyik oldala legyen más színű (2. korpuszszín), más anyagú. Ilyenkor az adott oldal akkor is a falig ér, ha amúgy falelállás van beállítva. Az adott oldalon a hátfalmegoldás is nútos lesz, függetlenül az eredeti beállítástól.
    • Jobbos-balos váltás. A nem középen lévő fogantyúk átkerülnek a másik oldalra, és természetesen a nyíló ajtók az ellenkezőleg fognak nyílni. Az aszimmetrikus frontok mintái is megfordulnak.
    • Rögzített. Ha bekapcsoljuk, az elemet nem lehet elmozdítani. Praktikus pl. eleve fix elemek, ajtó, ablak stb. behelyezésekor, így véletlenül sem kerülhet rossz helyre.
    • Darab állítás. Csak az elemlistában a darabszámot írja át, ami az árat befolyásolja.
  • A rajzfelület jobb felső sarkában láthatjuk a méret (felső) és pozíció (alsó) értékeket. balról: szélesség, mélység, magasság. Ezek folyamatosan látszanak, de a bal oldali ikonsoron kikapcsolható.





A kijelölt bútor listaára

  • A rajzfelület jobb alsó sarkában láthatjuk a teljes szoba aktuális lista árát, amennyiben a rendszer fel van töltve árakkal. Ha egy bútorra kattintunk, és amíg az egérgombot lenyomva tartjuk, addig csak az adott bútor árát látjuk fogantyúk nélkül. Ha elengedjük, újra az egész helyiség komplett ára lesz kiírva fogantyúkkal, folyóméteres elemekkel. A folyóméteres elemeknek és a gyűjtőbe kerülő bútoroknak, pl. munkalap, rákattintással nem láthatjuk az árát.

    A bal oldali ikonsoron, vagy menü nézetben a Nézet menü alatt ez is kikapcsolható.
