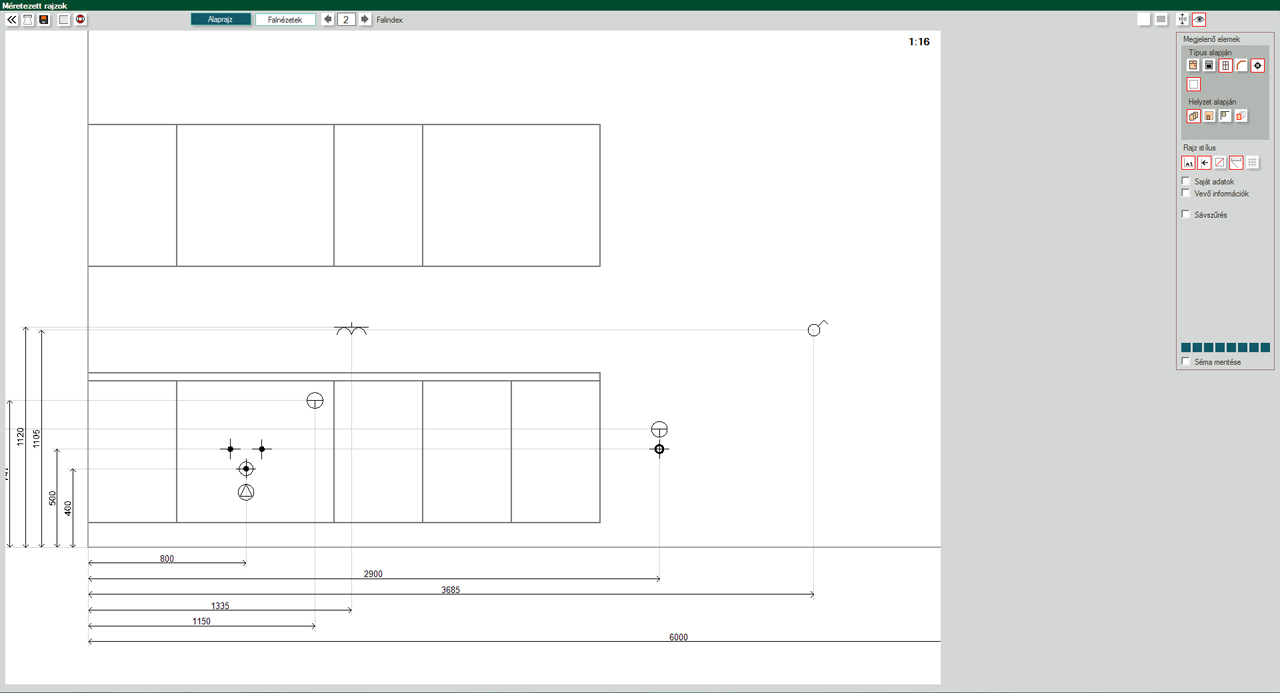

Készíthetünk méretezett rajzot a gépészeti kiállásokról is.



  • A kiállásokat hagyományos módon kell behelyezni a szobába, a Kiegészítők/Gépészet csoportban vannak.
  •  Az eltérés a hagyományos elemekhez képest az, hogy a pozícionálásuk és a méretezésük is a középtengelyükre vonatkozik.
  • Az áttekinthetőség érdekében célszerű a nézetben, a típus szűrésben csak a gépészetet bekapcsolni, illetve a nem látszó elemek átlátszóan-t.

Jelölések

Víz, csatorna kiállás, mosogatógép bekötéssel

Gáz kiállás

Villany dugalj, 220-230 V
(konnektor)

Dupla villany dugalj, 220-230 V
(konnektor)

Villany kiállás, 380-400 V



Villanykapcsoló



Dupla villanykapcsoló



Váltókapcsoló
