Kalkulációs táblázat - számítások

 A program használatakor erre az ikonra kattintva ez a kalkulációs táblázat nyílik meg. Az alapelemek beállításainál és a méretrendszer szerkesztésénél is találkozhatunk ezzel.

Itt egy maximum 20 sorból álló matematikai és logikai műveleteket, összefüggéseket tartalmazó rendszer szerkeszthető, aminek egyetlen végeredménye lesz, a kívánt kalkulált érték.

  • Minden sorban max. 5 adat és közöttük 4 matematikai vagy logikai művelet lehetséges, vagy egy kapcsoló állását figyelheti.
  • Minden sornak van egy betűjele, és egy eredménye. Az utolsó sor eredménye a végeredmény (sárga mező).
  • A sorokban az előző sorok végeredményére is lehet hivatkozni, az adott sor betűjelével.
  • A műveletek végrehajtása mindig felülről lefelé történik, ezért egy adott sorban csak a felette lévő sorra lehet hivatkozni.
  • Az utolsó sornak nincs is betűjele. Ez a sor kapcsolóként sem alkalmazható.
  • Egy soron belül a műveletek mindig balról jobbra történnek

FONTOS! Figyelmen kívül hagyja a megszokott matematikai prioritásokat. Pl. 3 + 2 × 2 = 10 és nem 7. Ha előbb szeretnénk szorozni, és utána összeadni, akkor azt két sorban kell beadni.


Adatok bevitele

Az adat mezők bármelyikére kattintva egy adatbeviteli ablak jelenik meg a mező alatt, vagy alsó soroknál felett.

10 adattípus közül lehet választani, majd az alsó beviteli mezőbe kell a kívánt értéket beírni. Ez utóbbi megkönnyítésére, mivel sokszor indexeket kellene beírni, listákból is választhatunk.

Anyaglink

  • A bal oldali listán ilyenkor a programba bevitt anyagok jelennek meg, alattuk egy hármas választási lehetőséggel.
    • A felső listában az alapanyag csoportok, az alatta lévőben pedig a csoportba tartozó anyagok jelennek meg.
    • Először az alapanyag csoportot kell kiválasztani, amiben az anyag található
  • Egy anyagra kattintva, annak az indexe kerül automatikusan beírásra, és az adat mező értéke az anyag mérete lesz.
  • Mivel minden anyaghoz 3 méret tartozik (lásd. Alapanyag oldal), a bal oldali lista alatt kell kiválasztani, hogy ezekből melyik is legyen.

  • Az OK gomb megnyomásával eltűnik a beviteli ablak, az adat mező fehérre vált, és megjelenik rajta a kiválasztott adat.


Egy anyaglinknek a megjelenési formája.

  • Az "a" betű jelzi, hogy anyaglink, a zárójelen belül pedig a választott anyag indexe olvasható.
  • Amennyiben az anyagnak a 2. vagy 3. mérete lett kiválasztva, akkor a zárójelen belül az index után vesszővel elválasztva a 2-es vagy a 3-as szám is megjelenik.
  • Ha az egérkurzort a mező fölé visszük, megjelenik egy magyarázó szöveg (Tooltip), ami a választott anyag neve, és a három mérete.


Méretlink
Ilyenkor a bal oldali listán a méretrendszer értékei jelennek meg. Ezekre kattintva szintén az adott méret indexe íródik be.


Egy méretlink megjelenési formája.

  • A "m" betű jelzi, hogy méretlink, a zárójelen belül pedig a választott méret indexe olvasható.
  • Tooltipként megjelenik a méret a neve és aktuális értéke.

Változó
(A-S) Ezzel lehet hivatkozni valamelyik előző sor végeredményére. Vagy közvetlenül beírjuk, vagy a választott sor betűjelére klikkelünk

 Ilyenkor az adatmezőben a nagybetűs karakter jelenik meg.

Szám

 Egy tetszőleges szám írható be és ez is jelenik meg az adatmezőn,

Pí

 A Pí értéke (3,14...).

Nem kell

 Amennyiben ez az adat kerül a végeredménybe, abban az esetben az adott alapelem sem a rajzon sem a gyártási listákon nem fog megjelenni.

Osztósíkok előtt, után

 Az X vagy az Y osztósíkok előtti vagy utáni méretei.


A beviteli mező mellett található  ikonokkal a benne lévő számértéket lehet eggyel növelni vagy csökkenteni.

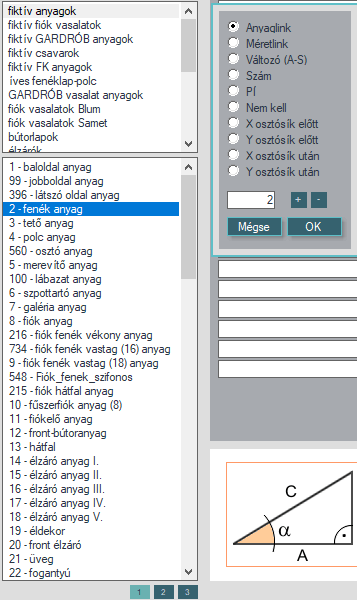

Anyaglink kiválasztása

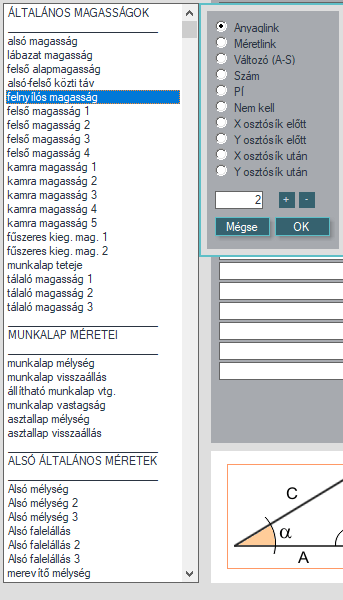

Méretlink kiválasztása



Műveletek megadása

Az adatmezők közötti szűkebb mezőkbe írhatók be a műveletek. A mezőre kattintva a műveleti jelek listája jelenik meg, amiből választhatunk. Ez matematikai és logikai műveleteket, trigonometriai függvényeket tartalmaz.

.

+ - × / - alapműveletek, összeadás, kivonás, szorzás, osztás
\ - maradék nélküli osztás
mod - osztás utáni maradék
^ - hatványozás
sqrt - négyzetgyökvonás
sin, cos, tg - trigonometriai függvények
Asin, Acos, Atg - arcus sinus…. (az előző függvények visszafejtései)
int – a tizedes értékek elhagyása
== - logikai egyenlőség
<, <=, >, >= - kisebb, kisebb vagy egyenlő, nagyobb, nagyobb vagy egyenlő
<> - nem egyenlő

A táblázat alatt emlékeztetőül találunk egy pár matematikai összefüggést.


Sorok értelmezése

Egy-egy sor 3 különböző módban használható.

Matematikai műveletek


A műveletek balról jobbra haladnak, és nem veszik figyelembe a megszokott prioritásokat. Minden adat között kell lenni műveletnek. Ha hiányzik – nem számol tovább.


Mindig az első adattal kell kezdeni, kivéve, ha függvénnyel kezdődik a sor pl. „sinus A”, ekkor az adatot (A) a 2. pozícióra kell venni, és a műveletet (sin) elé. Így az első mezőben nem szerepel semmi.

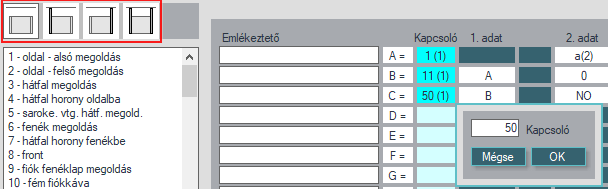

Kapcsolók


A kék mezőkön lehet a kapcsolókat megadni. Ezekre kattintva a bal oldali listán a kapcsolók közül lehet választani.

  • Egy kapcsolónak max. 5 állása lehetséges, aminek az adott sorban lévő 5 adat felel meg.
  • A sor eredményét a kapcsoló állása határozza meg.
  • A fenti sor értelmezése:
    • Ha a 3. kapcsoló (hátfalmegoldás) 1. állásba kerül, akkor a sor eredménye az A sor eredménye lesz,
    • ha 2. állásba kerül, akkor a G,
    • ha 3. állásba, akkor pedig NO érték.
  • A kék mezőben zárójelben látható, hogy a 3. kapcsoló aktuális állapota az 1. Ilyenkor az adatok között nem kell műveleteket megadni.
  • A bal felső sarokban tudjuk a beállított kapcsolót tesztelni, miután kiválasztjuk a táblázatban, hogy hogyan befolyásolja a végeredményt például.



Logikai választás

  • Ha az első és második adat közé egy logikai jel kerül (> < = stb.) akkor a sor eredményét az határozza meg, hogy a logikai összefüggés értéke igaz, vagy hamis.
  • Ha igaz, akkor az eredmény a 3. adat lesz, ha hamis akkor a 4. A fenti sor értelmezése:
    • Ha a G sor eredménye kisebb vagy egyenlő mint a B sor eredménye, akkor az eredmény 0 lesz, különben az 1. indexű anyag 1. mérete (baloldal anyag vastagság).
  • A 2., 3., és 4. adat között itt sem kell műveleti jeleket megadni.


Általánosan

  • A cellák értékei a jobb egérgombbal törölhetők.
  • Minden sorhoz emlékeztető szöveget lehet írni.
  • A sor jeleire (A=, B=, C= stb.) jobb billentyűvel kattintva, ha a sorban bármilyen adat szerepel, az adott sor az összes alatta lévővel együtt egy sorral lejjebb kerül.
    • Ha a kiválasztott sorban nincs adat, akkor a lejjebb lévők eggyel feljebb kerülnek.
    • A sor változtatásokat a hivatkozások is lekövetik.
  • A 0 ikonnal a teljes táblázat kiüríthető.
  • A negatív kapcsolóval a végeredmény ellenkező előjelűvé változik.
  • Az eredmények 1 tizedesre vannak kerekítve.

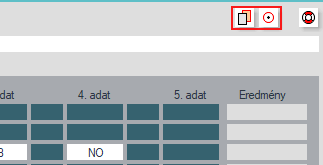

  • A komplett táblázat az ablak jobb felső sarkában található  gombok segítségével másolható, és egy másik helyre beilleszthető.
