3.7 es verzió méretezett rajz újdonságok áttekintése:

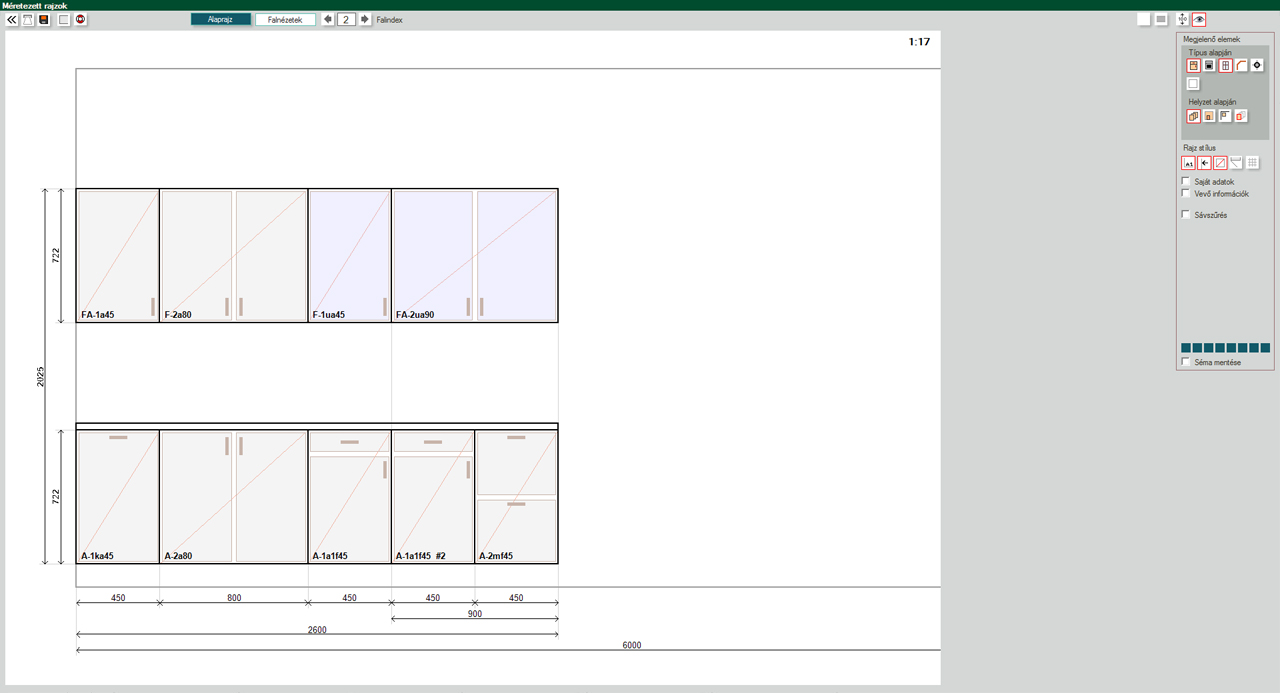

A berendezett helyiségről készíthetünk itt méretezett alaprajzot és falnézeteket.

  • Ha falnézetet választunk, akkor a választó gombok mellett megjelenő nyilakkal lépkedhetünk a falak között.
  • A bútorok képei mindkét esetben stilizáltak, falnézetben megjelennek a frontok és fogantyúk valós méretben és helyzetben.


Méretarány állítása

  • A rajzok valós, állítható méretaránnyal készülnek. A méretarány természetesen a nyomtatásra vonatkozik.
    • A jobb felső sarokban látható méretarány jelölésre kattintva megjelenik egy lista, ami különböző általános méretarányokat tartalmaz. Ebből választhatunk, vagy az egér görgőjével egyesével léphetünk előre vagy vissza.

Ikonok magyarázata


  •  A bútor bal alsó sarkába beírja az elem kódját.
  •  A méretnyilakhoz szürke segédvonalat húz.
  •  Az elemekre vékony piros átlót húz.
  •  A frontok nyílási irányának kirajzolása
  •  Halvány, 1 m-es raszterű segédrácsot húz
  • Hogy mely elemek jelenjenek meg a rajzon, azt a nézet fülön, hogy milyen méretvonalak legyenek azt a méretezés fülön állíthatjuk be.
