Itt állíthatjuk be, hogy a rajzon mely elemek jelenjenek meg.

A jobb oldali ikonsor 8. eleme a nézet fül.


Több különböző módon szűrhetjük le a megjelenő elemeket.

Szűrés típus alapján

  •  Az ikonnal állítható, hogy a falak megjelenjenek vagy sem.
  •  Bekapcsolható, hogy legyen-e plafon.

  •   Minden elem hét típus valamelyikébe tartozik: bútor, gép, folyóméteres elem, fal tárgy (ajtó, ablak, csempe stb.), kiegészítő tárgy (lábos, pohár stb.), gardróbszekrény toló, gépészeti kiállás (gáz , víz stb.). Ezek láthatóságát kapcsolhatjuk az ikonokkal külön-külön.

Szűrés helyzet alapján

Minden elemhez tartozik egy tulajdonság, hogy látszik-e, vagy sem. Ezeket lehet itt állítani.

  •  Minden elem látszik, még akkor is, ha a láthatósága ki van kapcsolva. Ez a kapcsoló ki-be állítható.
  •  Minden elem láthatóságát bekapcsolja, ill. kikapcsolja.

  •

    1. Az aktuális falon lévő összes elem láthatóságát bekapcsolja.
    2. Az aktuális falon lévő összes elem láthatóságát kikapcsolja.
    3. A kijelölt elem láthatóságát bekapcsolja.
    4. A kijelölt elem láthatóságát kikapcsolja.
    5. A folyóméteres elemeknél kell használni. Ezeknek ugyanis a sarok- ill. végpontjai kapcsolódnak a bútorokhoz, és egyben a falakhoz is, így természetesen lehet olyan szakasz, aminek az egyik vége egy látható, a másik pedig egy nemlátható falhoz tartozik. Az ikon bekapcsolásával állíthatjuk át az ilyen szakaszok láthatóságát.


Nézőpont kezelés

  Nézet visszaállítása alaphelyzetbe. Hasznos lehet ha esetleg nagyon elállítottuk.

 Közelítés/Távolodás a nézőpont pozícióját állítja (egérgörgővel is vezérelhető)

 Látószög csökkentése/növelése (Ctrl gomb + egérgörgővel is vezérelhető)


Aszimmetrikus fordítások



Az aszimmetrikus frontminták, ill. fogantyúk állását lehet megfordítani.


Sávszűrés

Ha ez be van kapcsolva, akkor csak a két, csúszkákkal állítható magasságban elhelyezkedő sík között lévő elemek jelennek meg a rajzon.



Ha ez be van kapcsolva, akkor csak a két, csúszkákkal állítható magasságban elhelyezkedő sík között lévő elemek jelennek meg a rajzon. Főleg alaprajzoknál célszerű használni. Így lehet készíteni pl. rajzot csak az alsószekrényekről, munkalapról stb. Ha konkrét értékeket írunk a mezőkbe, akkor az OK ikonnal lehet azokat érvényesíteni.

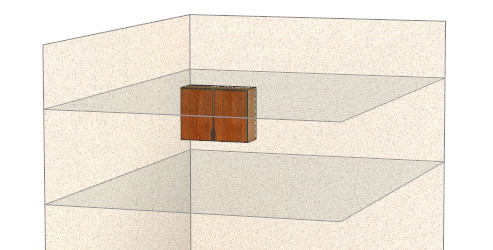

 Az első ikonnal láthatóvá tehetjük a síkokat. A második ikon bekapcsolásakor azok az elemek is láthatóvá válnak, amelyek metszik a síkokat. Pl. így a kamraszekrény az alsó és a felső elemek között is szerepelhet.



Nézet sémák

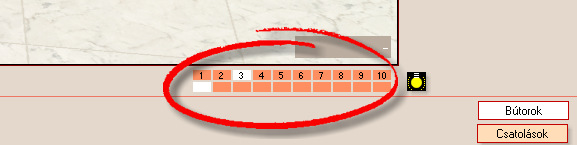

Minden szobához tartozik 10 nézet-, és 10 fény séma.

A felső sor a nézet, az alsó a fény.


  • Ezek a nézet sémák a fenti nézettel ellentétben nem azt mentik el, hogy mi jelenjen meg a képen, hanem azt, hogy hogyan. Pontosabban a nézőpontot, látószöget stb. tehát, hogy honnan nézzük a helyiséget.
  • Ezeknek a sémáknak nincs külön mentésük, minden változtatás az éppen aktuális sémába mentődik.
  • Ha átlépünk egy másik sémára, akkor az ott használt utolsó nézet jelenik meg.
  • Ha az átállás közben nyomva tartjuk a Ctrl billentyűt, akkor a nézet nem változik meg. Így lehet egy nézetet átmenteni egy másik sémára.
  • A sémák a szobával mentődnek, és beolvasáskor visszatöltődnek.
  • A különböző geometriai megjelenítéseknek (perspektíva, falnézet, alaprajz) külön sémái vannak.
  • Ctrl + N billentyűk együttes lenyomásával mind a 10 séma elmentődik, amik a program kezdő sémái lesznek.

A fény sémák használatát a világítás oldalon írtuk le.
