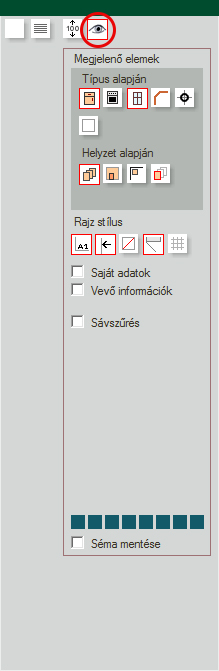

Itt állíthatjuk be, hogy milyen elemek kerüljenek a rajzra.
- Szűrhetünk a típusuk, és a helyzetük alapján.
Típus alapján:
 Bútorok
 Gépek
 Faltárgyak (ajtó, ablak, csempe stb.)
 Díszlécek (párkányléc, vízvető stb.)
 Gépészet (víz, csatorna kiállások stb.)
 Akkor is, ha a bútor ki van kapcsolva, egy szürke kontúr jelzi azt.
Helyzet alapján:
 A helyzetük alapján az összes elem megjelenik. Ez nem kombinálható a mellette lévő 3 ikonnal.
 Csak az aktuális falon lévő elemek jelennek meg. Pl. falnézetnél ne legyenek a rajzon a többi falon lévő bútorok.
 Nem az aktív falon, de a sarok közelében lévő elemek. Pl. falnézetnél a sarokszekrény mindkét fal rajzára felkerüljön.
 A kijelölt elemek.
Sávszűrés
- A bútor csak akkor fog megjelenni, ha magasságban a két csúszka által meghatározott értékek közé esik.
- Elsősorban alaprajznál fontos, hogy a sok egymást fedő, egymás feletti elemeket külön lehessen választani.
- Készíthetünk így külön rajzot az alsószekrényekről, felsőkről, sőt akár csak a munkalapról is.
 Ha ezt bekapcsoljuk, akkor a síkot metsző elemek is bekerülnek. Pl. a kamraszekrény így az alsószekrények között, és a felsők között is szerepel.
Itt is menthetünk sémákat, a méretvonalaknál leírtak szerint.
|
