Optimalizálás
Az anyaglista oldalon feltöltött elemeket a kiválasztott táblára automatikusan kioptimalizálja a beállításainknak megfelelően.
- A bal oldali sáv tetején lehet beállítani az optimalizálás paramétereit, és az optimalizálással a folyamatot elindítani.
- Alatta az elkészített szabászterv statisztikai adatai olvashatók ki.
- Mellette jelenik meg egy tábla szabászterve. A táblák, és a vágható lapok száma nincs korlátozva.
Maradék, hulladék kezelés
- A program külön kezeli a maradékot és a hulladékot (világos- és sötétszürke). Hogy mettől számít maradéknak egy lap, azt a beállítások oldalon lehet beállítani.
- A maradék lapokat a következő optimalizálásnál a program automatikusan fel tudja használni.
- A táblák száma információban zárójelben megjelenik, hogy hány maradék lett felhasználva.
Forgatások kezelése
- A forgathatóra állított lap sorszáma sárga alapon jelenik meg.
- Amennyiben optimalizálás után az ilyen lap ténylegesen el is fordul, azt a program piros kerettel jelzi. Az áthúzása is fordul, valamint a méretei után kiíródik egy F betű zárójelben.
- Az élzárást jelölő aAbB betűk is felcserélődnek, és a B-k lesznek elől.
- A program automatikusan a keskeny magas elemeknél függőlegesen írja ki a méreteket, de ez a kijelölt lap adatainál módosítható. Függőleges írásnál csak a méretek jelennek meg.
- A lap jobb szélén megjelenik egy méretlista az azonosító számokkal.
Optimalizálási módszerek
Az optimalizálás folyamata
Az optimalizálás megszakítása
Folyamatos véletlenszerű optimalizálás
Maradékok aktualizálása Optimalizálás után a maradékok aktualizálása gombbal a felhasznált maradékok törlődnek, az újak pedig bekerülnek a listába. |

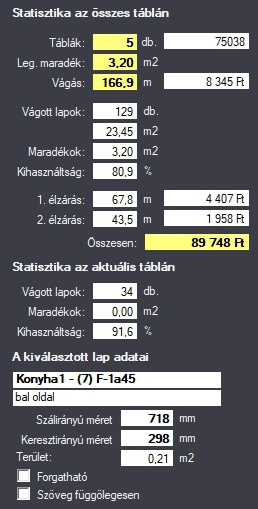

Statisztikák
|
Tábla adatok
- A szabásztérkép feletti gombsoron választhatunk a táblák közül, ha több táblára jött ki a kiosztás.
- A gombok felett olvasható az adott táblán a kihasználtság százalékban.
- 20 tábla felett 20-as blokkban jelennek meg a gombok.
Vágások pozíciói
- A felső soron található ikonnal lehet a vágások abszolút pozícióit kiírni a tábla mellé és alá.
Nyomtatás
- Az ikon megnyomásával az összes tábla rajza, a fejléc, valamint a lista külön lapra kinyomtatódik a beállítások oldalon beállítottaknak megfelelően. A monitoron megjelenő rajz és szövegek nyomtatási képnek is megfelelnek, azzal a különbséggel, hogy a nyomtatás fekete-fehér lesz, és a maradék, hulladék szürkéit viszont ki lehet kapcsolni (festék takarékossági szempontok). Beállítható, hogy az azonos táblákat nem nyomtassa ki többször.
- Lehetőség van címke (etikett) nyomtatására. Minden kiszabandó lapról az adataival külön címke nyomtatódik. A beállítások oldalon lehet a címke méreteit, és megjelenési formáját megadni. Az ikon melletti két mezőbe lehet beírni, hogy az első nyomtatási oldalon hányadik sor hányadik elemétől induljon a nyomtatás. Erre akkor van szükség, amikor egy már félig felhasznált papíron szeretnénk folytatni a cimkék nyomtatását.
- A ikonnal tudjuk megnyitni az optimalizálás beállításokat.
