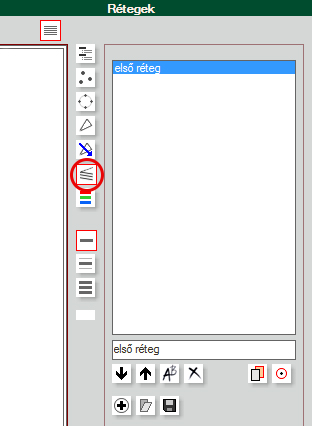

A rétegekkel különböző csoportokba rendezhetjük a pontokat, amik segítségével a tervezés közben jobban el tudunk igazodni a sok pont között.

Akkor célszerű alkalmazni a rétegeket, ha az objektum túl bonyolult. Mivel a rétegeket ki lehet kapcsolni, így könnyebb lehet a tájékozódás. Vagy a gyakran ismétlődő elemeket célszerű rétegként elmenteni, és így több objektumba lehet berakni.




  • A rétegeken egymástól függetlenül hozhatunk létre pontokat és felületeket.
  • A rétegek kompletten másolhatók, beilleszthetők, menthetők, és beolvashatók.
  • A rétegek nem keverhetők, vagyis egy felület csak azonos rétegen lévő pontokat használhat fel. Egy rétegnek mindig kell lennie, az utolsó nem törölhető.


Nézet

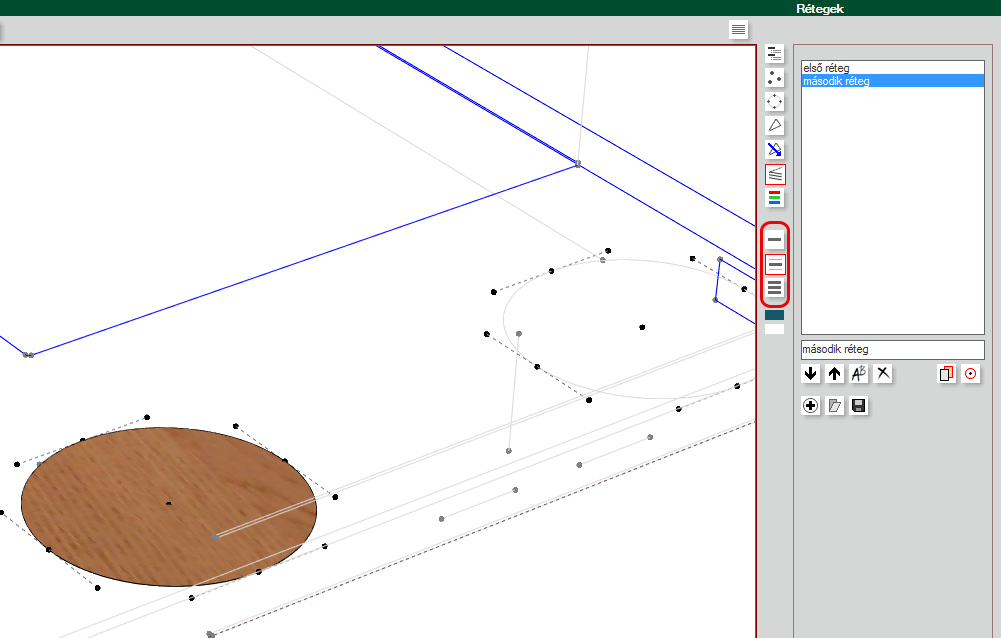

A bekeretezett részben található három ikonnal állítható be, hogy mi jelenjen meg a rajzon:

  • A felső ikonnál csak az aktuális réteg látszik.
  • A középsőnél a nem aktuális rétegek is látszanak, de szürkén.
  • Az alsónál az összes réteg látszik egyszerre.
  • Természetesen ilyenkor is csak az aktuális rétegen lévő pontok, felületek jelölhetők csak ki.

Az ikonok alatt található gombokkal, vagy a listán lehet a rétegeket kijelölni.

A gombokra azért van szükség, hogy akkor is lehessen a rétegek között váltani, ha nem ez az ablak van nyitva.
