A bútorokat alapelemekből állítjuk össze, ez az oldal szolgál ezek megszerkesztésére.

Az alapelem

  • Az alapelemek olyan dinamikusan definiált elemek, amelyek nem tartoznak még konkrét bútorhoz, majd a bútor összeállításakor kerülnek bele.
  • Végleges méretüket se nem itt, se nem a bútoreditorban nem kell, és nem is lehet meghatározni, azokat csak a berendezés folyamán kapják meg.
  • A bútor ilyenkor kapja meg a befoglaló méretét, és az alapelemek ebből származtatják majd vissza saját méreteiket.

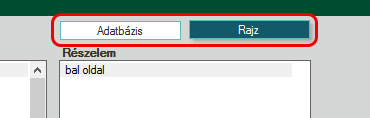

A képernyőnek két alapvető nézete van:



Adatbázis nézet

  • Az adatbázis nézetben lehet új alapelemeket létrehozni, a régieket módosítani és azok alaptulajdonságait beállítani.

Rajz nézet

  • A rajz nézetben 3D-ben jelenik meg az adott alapelem.


Eszközfülek

  • A monitor jobb szélén folyamatosan látható 7 db eszköz fül valamelyike, amelyekkel az adott alapelem geometriai tulajdonságai állíthatók be (méret, pozíció stb.), ezeket az almenükben külön tárgyaljuk.

Alapelemek csoportosítása

Az alapelemeket az alapanyagokhoz hasonlóan 3 szinten rendeztük: csoportok, alapelemek, részelemek

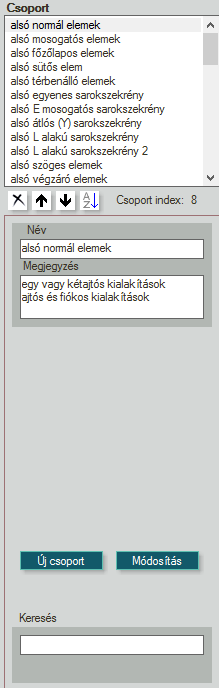

csoport

A csoport nevén kívül még egy megjegyzésbeírására van lehetőség.

Figyelem!
A meglévő csoportokat nem lehet bővíteni, de a felhasználók új csoportok létrehozásával készíthetnek új alapelemeket.

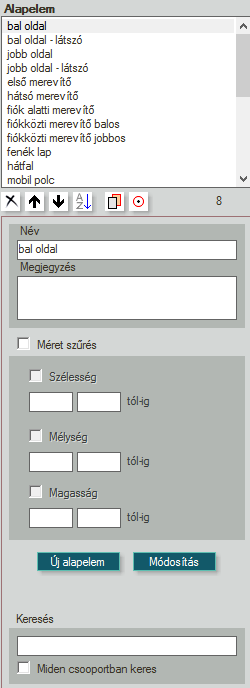

alapelem

A név és megjegyzésen kívül itt méret szűrésre van lehetőség.
Ennek elsősorban a fiókbelsőknél van jelentősége. Ez a szűrés külön állítható szélesség, mélység, magasság vonatkozásában, egy-egy tól-ig érték megadásával. Ez azt jelenti, hogy az alapelem az összes részelemével együtt csak akkor fog megjelenni, ha annak mérete az adott határokon belül van.

Figyelem! Ez már itt, a szerkesztés folyamán is érvényes.

Keresésre a csoportokban és az alapelemekben is van lehetőség.

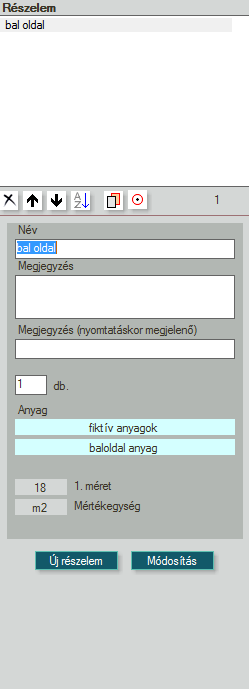

részelem

A név és megjegyzés mellett itt lehetőség van egy második megjegyzésre is, ami a gyártás-előkészítési listákban fog csak megjelenni.
Megadható egy darab érték. Ennek is csak a számításoknál van jelentősége.
A kék mezőkre kattintva választható ki az anyag.

Anyag nélkül nem lehet alapelemet definiálni!


Az anyagkiválasztás alatt található méret és mértékegység értékei tájékoztató jellegűek, mivel ezek a kiválasztott anyagnak a tulajdonságai. Ez a mértékegység fogja pl. eldönteni az alapelem geometriai definícióját is. Pl. egy négyzetméteres elemnek szálirányú és keresztirányú mérete van, valamint vastagsága, ami nem állítható – ez a választott anyagnak az első mérete lesz. Egy köbméteres elemnek pedig szélessége, mélysége és magassága van, ami mind beállítható.


  • A kijelölt elemek mindhárom listában rendezhetők, törölhetők módosíthatók, bővíthetők. A változtatásokat a módosítás gombbal kell érvényesíteni!


Fájlba mentés

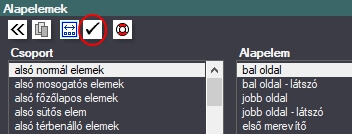

A képen bekarikázott ikonnal tudunk "fájlba menteni". Ez akkor szükséges, ha valamilyen változtatást eszközöltünk valamelyik alapelemen. Egy felugró hibaüzenet is megjelenhet, ha nem mentettünk fájlba.



Figyelem! A megfelelő működés érdekében bármilyen módosítást végeztünk az alapelemeken, mentsünk fájlba!

Ha több alapelemet is tervezünk változtatni, érdemes először az összes változtatást megcsinálni és utána mentsünk fájlba. Addig nyugodtan ignoráljuk a hibaüzeneteket, a mentés után ezek el fognak tűnni.

A fájlba mentés akár 5 percig is eltarthat. A mentés akkor van készen, amikor a kurzor befejezi a "karikázást".


Kapcsoló csoportok

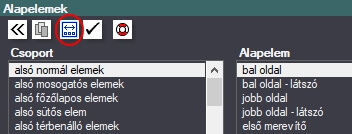

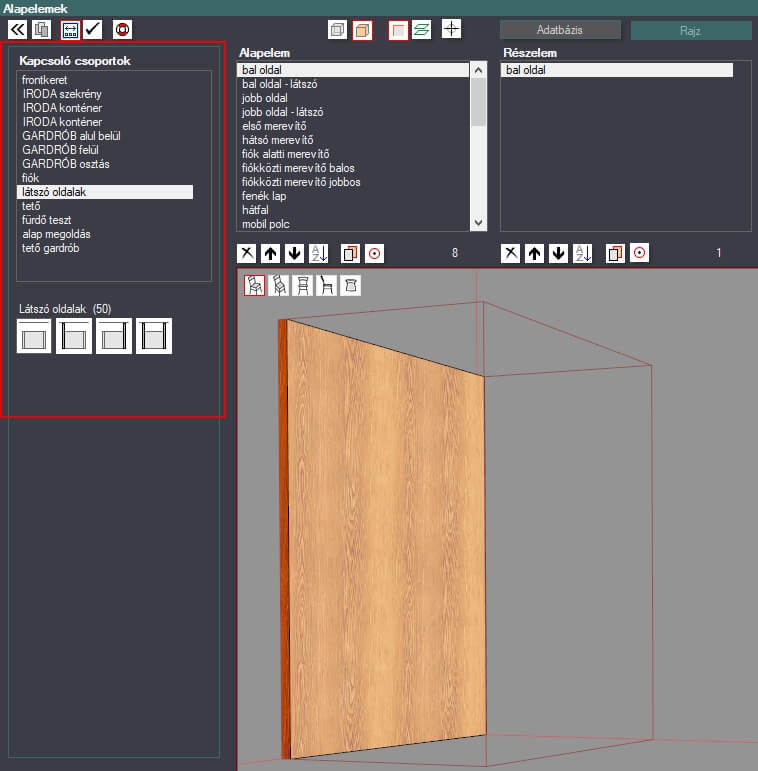

A jelzett ikonnal kinyithatjuk a kapcsoló csoportokat, ahol a témák szerint csoportosított kapcsolók átállításaival tesztelhetjük az alapelemeket. A kapcsolók az alapelem csoportok helyén jelenik meg.

Rajz nézetben a kapcsolókat ki tudjuk próbálni, hogy a kiválasztott alapelem hogyan reagál rá. Természetesen az alapelem csak akkor fog reagálni egy kapcsolóra, ha az valamelyik tulajdonságánál be van állítva.


A csoportok és benne lévő kapcsolók teljes mértékben testreszabhatóak a kapcsoló csoportok oldalon.
