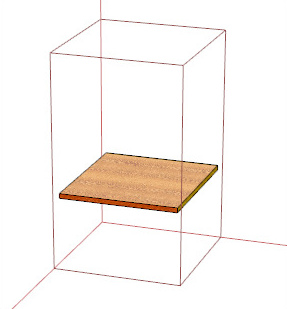

Itt láthatjuk 3D-s megjelenítéssel az alapelemet.


Nézetek

  • A bal felső sarokban a berendezésnél már megszokott módon lehet választani a perspektíva, axonometria és a sík nézetek között.
  •   A felső ikonsoron állítható, hogy az alapelem sematikus színekkel kitöltve, vagy átlátszóan jelenjen meg, illetve, hogy az élzárásokat megmutassa-e. A színek nem valódiak, csak jelzés értékűek.


Befoglaló forma állítása

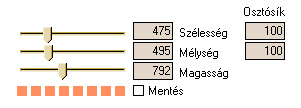

A jobb alsó sarokban állíthatók be a befoglaló forma méretei.


Alapelem méretei, pozíciója

  • Az alapelemek méretei, pozíciói dinamikusan kerülnek meghatározásra. Végleges méreteiket majd az a bútor határozza meg, amelyikbe belekerülnek.
  •  Az itt beállítható méretek nem tartoznak az alapelem definíciójához. Viszont fontos, hogy pontosan beállítható legyen, hogy láthassuk, hogyan viselkedik az elem egy konkrét méretben.
  • A szélességi és mélységi osztósíkok is állíthatók, a magassági illesztősíkok viszont nem. Két fix pozíciójú illesztősík van a rendszerben, amelyek a magassági méretet harmadolják.
  • A bal alsó sarokban láthatók az alapelem aktuális méretei és pozíciói. A marad oszlopban az alapelem távolsága látható a befoglaló forma, a pozícióhoz képest ellenkező oldalától.

Sémák készítése

  • A befoglaló formáról az osztósíkokkal együtt 8 séma készíthető.
  •  A csúszkák alatt lévő négyzetekre kattintva a hozzá elmentett befoglaló méret jelenik meg.
  • A mentés kapcsolót bekapcsolva az egyik négyzetre rákattintva az épp aktuális befoglaló méret lesz ahhoz a gombhoz elmentve.

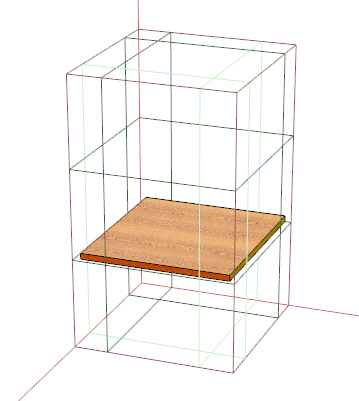

Osztó és illesztősíkok megjelenítése

  •  Az osztó és illesztő síkokat egy, a felső ikonsoron lévő ikonnal lehet láthatóvá tenni. Ilyenkor halványan megjelennek az osztósíkok szimmetrikus megfelelői is.
