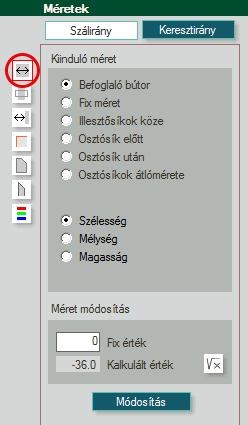

- Az alapelemhez választott anyag mértékegységének függvényében tudjuk a méretet 1, 2 vagy 3 dimenzióban állítani. Folyóméteres elemnél csak hosszúság állítható, négyzetméteres elemnél szálirány és keresztirány, köbméteres elemnél szélesség, mélység és magasság.
- A szükséges méret meghatározása 2 részből tevődik össze. Az első egy kiinduló méret, a második pedig ennek a módosítása.
Kiinduló méret
6 féle lehetőség van, mindegyik további (max. 4) változattal.
1. Befoglaló bútor, aminek 3 lehetősége van (szélesség, mélység, magasság). Ilyenkor a kiinduló méret a majdani bútor befoglaló formájának a kiválasztott mérete.
2. Fix méret, itt nincs al-változat, a kiindulási méret ilyenkor 0. A kívánt értéket a módosításban kell megadni.
3. Illesztő síkok köze, itt sincs al-választási lehetőség. Ilyenkor a kiindulási méret annak a két illesztő síknak a távolsága, amelyek között az alapelem van.
4. Osztósík előtt, itt két lehetőség van: szélesség vagy mélység. A kiindulási méret az osztósíknak az origótól mért távolsága, vagyis a pozíciója.
5. Osztósík után, ez ugyanaz, mint az előző, csak ez nem az origótól, hanem a befoglaló forma ellenkező szélétől mért távolság.
6. Osztósíkok átló mérete, itt 4, ábrával illusztrált variáció között lehet választani.
Módosítás
- Ez két értékből adódik össze, egy fix és egy kalkulált értékből. A kalkulált érték a kalkulációs táblázaton állátható be, amely a
 ikonnal nyitható meg.
A beállításokat a módosítás gombbal lehet érvényesíteni.
|
